Какой блок питания использовать для LED ленты

Почему ленту нельзя включать в розетку напрямую

Светодиодная лента рассчитана на постоянное напряжение 12 или 24 В, а в розетке — переменные 220 В. При прямом подключении лента выходит из строя сразу: светодиоды выгорают, дорожки чернеют, лента дымит. Понижает напряжение импульсный блок питания.

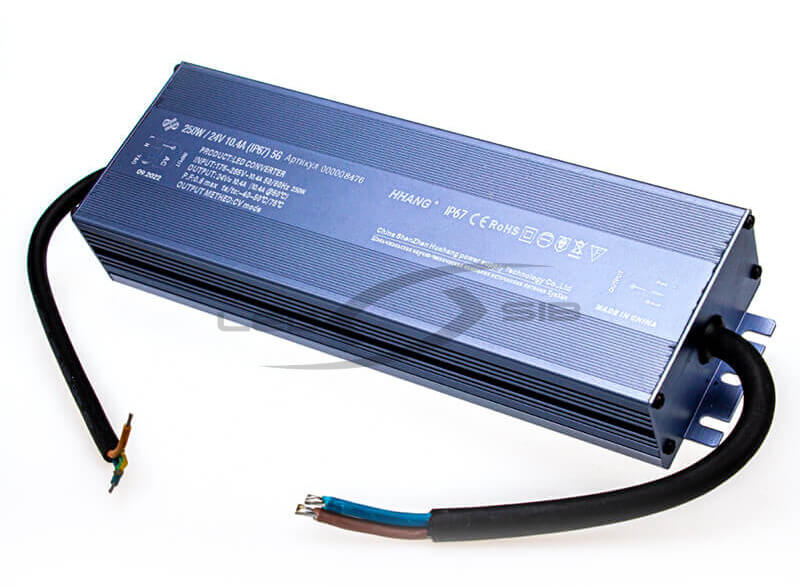

12 или 24 вольта

Ленты выпускают на 12 и 24 В. Для домашней подсветки чаще берут 12-вольтовую: она дешевле и найти ее проще. Блок питания должен быть рассчитан на то же напряжение, что и лента.

Как рассчитать мощность блока питания

Порядок расчета такой: узнать тип светодиодов и их количество на метр, взять мощность одного метра из таблицы, умножить на общую длину подсветки.

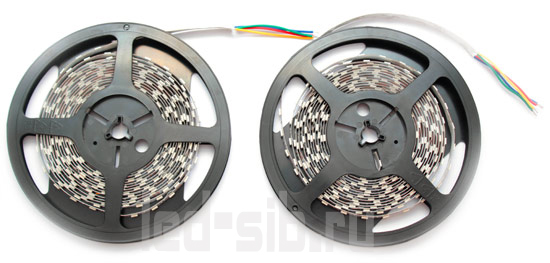

Пример. Берем две ленты SMD 5050 с плотностью 60 светодиодов на метр, по 5 метров каждая — всего 10 метров. Один метр потребляет 14 Вт, значит вся подсветка потребует 14 × 10 = 140 Вт.

Какой запас мощности нужен

140 Вт — это потребление ленты, а не мощность блока питания. Блок, который постоянно работает на пределе, сильно греется и служит заметно меньше. Поэтому к расчетной цифре добавляют 20–30 %: для наших 140 Вт нужен блок минимум на 170–180 Вт.

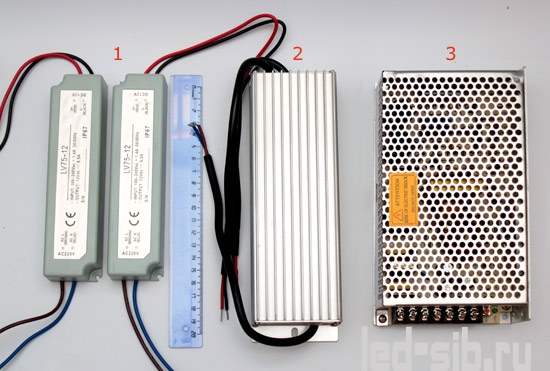

Три типа блоков питания

Первый вариант — компактный влагозащищенный блок. Он легкий, небольшой, его просто спрятать, поэтому его берут для декоративной подсветки. Максимальная мощность — 75 Вт, так что для нашего примера понадобятся два таких блока: каждый питает свою ленту.

Второй вариант — герметичный блок в алюминиевом корпусе на 150 Вт. Он хорошо защищен от солнца, дождя и мороза, поэтому такие блоки ставят на уличные вывески. Недостатки — вес больше килограмма и крупные габариты. Для нашей подсветки на 140 Вт одного такого блока формально хватает, но запас почти нулевой: лучше взять модель помощнее или разделить нагрузку на два блока.

Третий вариант — негерметичный блок в металлическом корпусе, тоже на 150 Вт, но заметно крупнее предыдущего. Спрятать его в узкой нише сложно, поэтому его ставят в электрощиты, аппаратные шкафы и технические отсеки. Главный плюс — самая низкая цена.

Где будет стоять блок питания

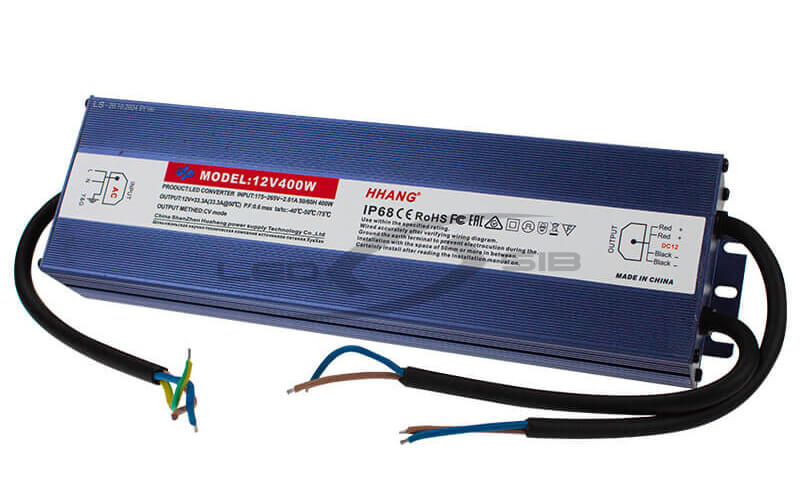

В сухой комнате подойдет негерметичный блок — он дешевле при той же мощности. Для улицы, ванной, кухонного фартука и подсветки бассейна нужен герметичный корпус: степень защиты указана на нем маркировкой IP.

Блок питания греется, поэтому его нельзя наглухо замуровывать в гипсокартон или закрывать утеплителем — вокруг корпуса нужен воздушный зазор, а вентиляционные отверстия должны оставаться открытыми. Место под блок предусматривают заранее, при проектировании ниши или потолка: у мощных моделей габариты и вес немаленькие.

Коротко: порядок выбора

1. Посмотрите тип ленты и количество светодиодов на метр.

2. Найдите в таблице мощность одного метра.

3. Умножьте на общую длину — получите потребление подсветки.

4. Добавьте 20–30 % запаса, это и есть минимальная мощность блока.

5. Выберите корпус по месту установки: сухое помещение, улица или влажная зона.

6. Проверьте, что напряжение блока совпадает с напряжением ленты.
