Управление многоцветной светодиодной лентой при помощи RGB-контроллера

Пульт: цвета и яркость

Для подсветки потолка в квартире хватает стандартного контроллера с инфракрасным пультом.

На пульте есть разноцветные кнопки: нажимаете красную — лента загорается красным, синюю — синим. В верхнем ряду расположены белые кнопки регулировки яркости: левая прибавляет, правая убавляет. Яркость меняется плавно, так что одну и ту же подсветку можно использовать и как основной свет, и как приглушенную вечернюю.

У недорогих контроллеров набор цветов на кнопках ограничен — обычно это красный, зеленый, синий, желтый и белый. У моделей подороже цветов заметно больше.

Готовые режимы

Кроме ручной настройки цвета, на пульте есть несколько готовых режимов:

• «ночник» — светло-голубое свечение на минимальной яркости, удобно, если в комнате спит ребенок, который боится темноты;
• «яркий свет» — основной режим, максимальная яркость белого;
• «медитация» — спокойный зеленый на низкой яркости, для отдыха и расслабления;
• «танцы» — светодинамика с миганием, частоту смены цветов можно отрегулировать.

Почему лента светит разными цветами

Каждый светодиод RGB-ленты содержит три кристалла: красный (red), зеленый (green) и синий (blue). Контроллер меняет яркость каждого кристалла по отдельности, они смешиваются в разных пропорциях — так получаются все остальные оттенки.

По сути производители объединили три одноцветные ленты в одну. Поэтому у RGB-ленты не два питающих провода, а четыре: один общий и три отдельных на каждый цвет.

Что такое RGB-контроллер

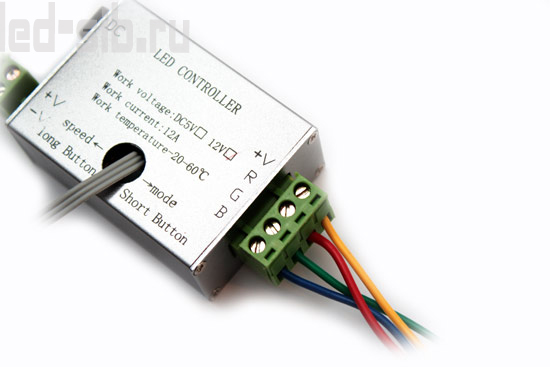

Контроллер — это небольшая коробочка, к которой с одной стороны подключают блок питания, а с другой — саму RGB-ленту.

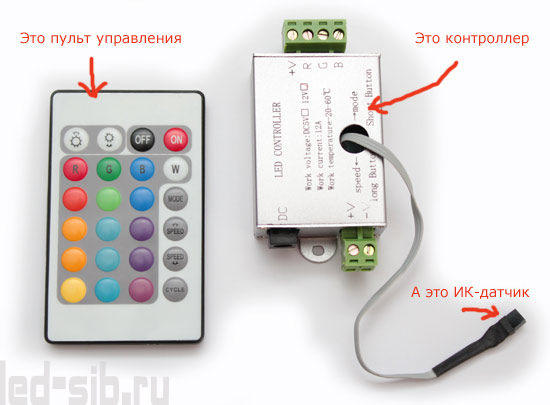

Контроллер, блок питания и ленту обычно монтируют в потолочную нишу. Управление дистанционное: пульт входит в комплект поставки.

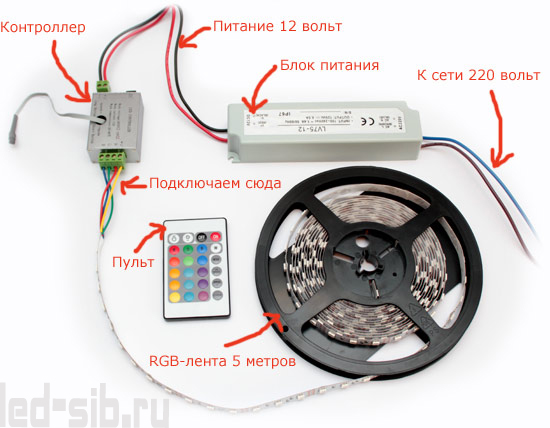

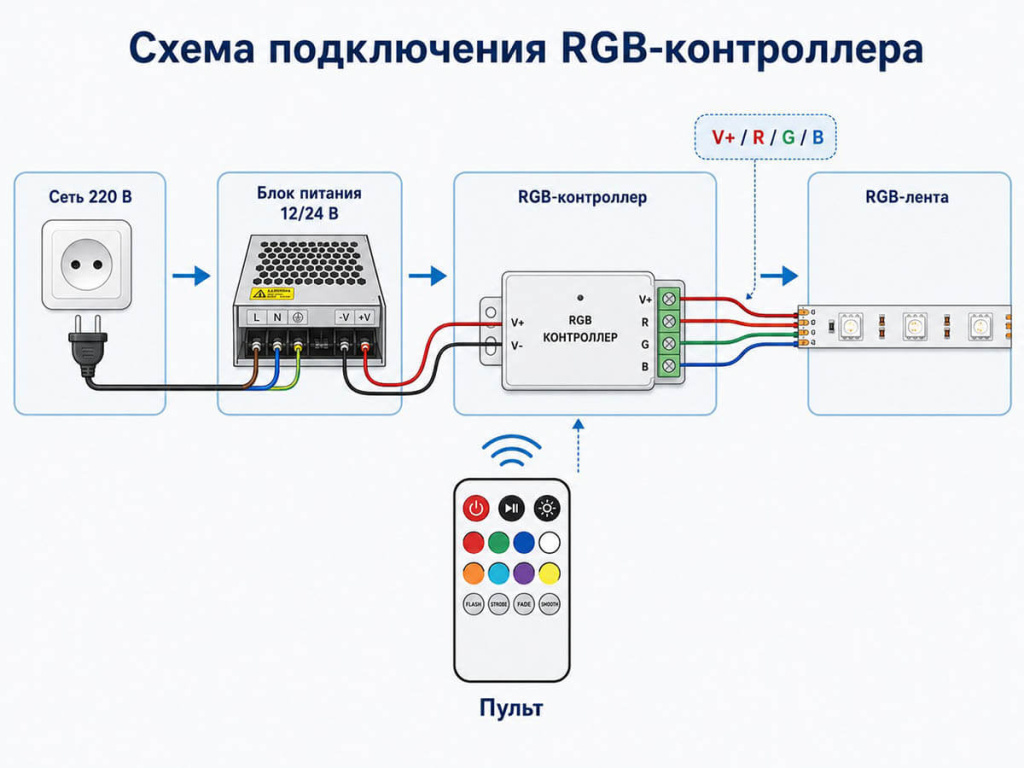

Пульт посылает инфракрасный сигнал приемнику контроллера, а контроллер уже включает нужный цвет или режим. Схема подключения выглядит так.

Как выбрать контроллер по мощности и напряжению

Контроллер выбирают по двум параметрам.

• Напряжение. Оно должно совпадать с напряжением ленты и блока питания — 12 или 24 В.

• Мощность. Считают ее так же, как для блока питания: мощность одного метра ленты умножают на общую длину. Контроллер берут с запасом — работа на пределе выводит его из строя. Ошибка в расчете обходится дорого: перегружают либо контроллер, либо блок питания, и из строя выходит то, что слабее.

Отдельный момент — размещение инфракрасного приемника. Если убрать контроллер глубоко в закрытую нишу, пульт перестанет до него доставать: ИК-сигналу нужна прямая видимость. Приемник оставляют на виду или выводят на кромку ниши.

Почему длина ограничена пятью метрами

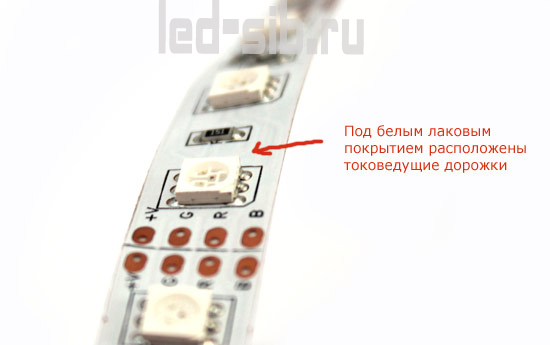

Одна лента, подключенная к контроллеру, не должна быть длиннее пяти метров. Дело в токоведущих дорожках на плате: они рассчитаны на ток одного пятиметрового отрезка. Если добавить лишние метры, напряжение к дальнему концу проседает и он светит заметно тусклее, а начало ленты перегревается от возросшего тока и со временем выгорает.

Как подключить больше пяти метров

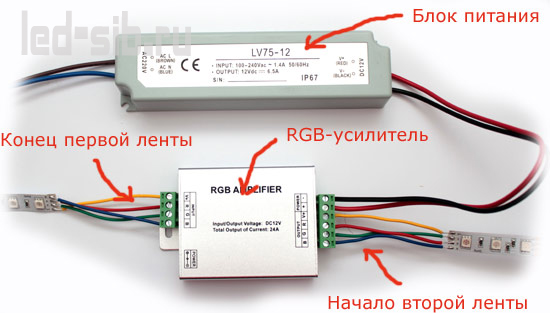

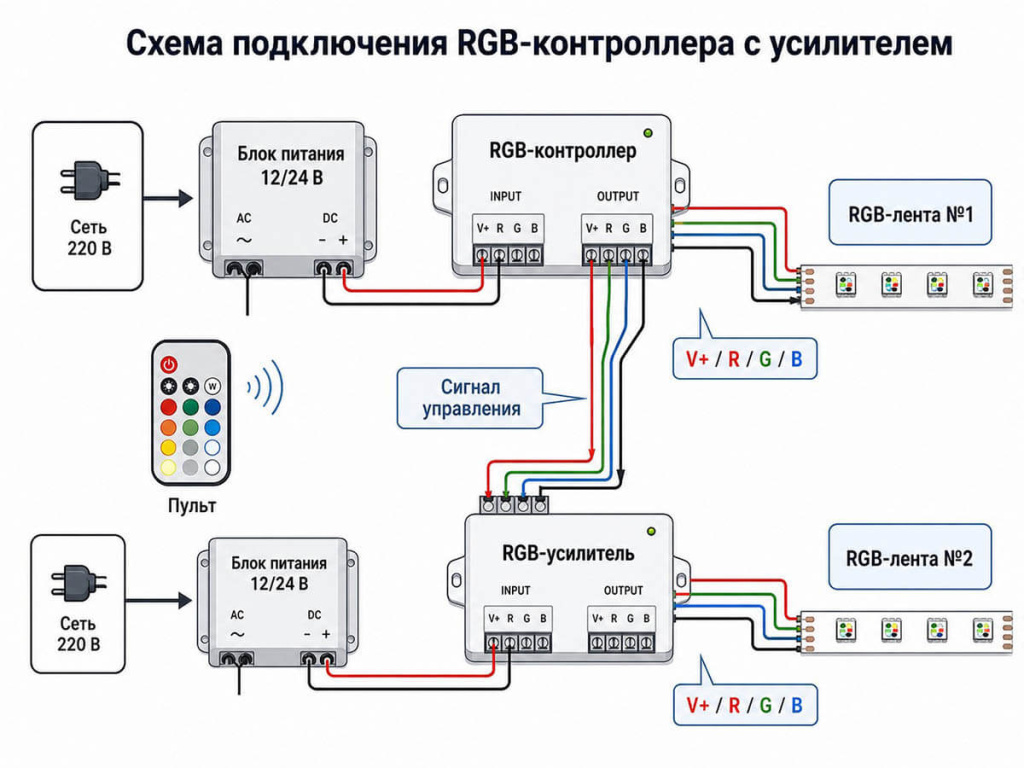

Допустим, на потолок нужно восемь метров RGB-ленты. Понадобится RGB-усилитель — тоже небольшая коробочка: с одной стороны к ней подключают конец первой ленты (пять метров), с другой — начало второй (три метра). Важный момент: усилителю нужен собственный, второй блок питания.

Усилитель повторяет команды контроллера, а питание для второй ленты берет от своего блока. Так из отрезков 5 и 3 метра получается сплошная подсветка на 8 метров, и количество лент этой схемой не ограничено — на каждый следующий отрезок ставят свой усилитель.

Коротко

• Контроллер задает цвет и яркость, ставится между блоком питания и лентой.
• Напряжение контроллера, ленты и блока питания должно совпадать.
• Мощность контроллера считают по длине ленты и берут с запасом.
• Инфракрасный приемник нельзя прятать в закрытую нишу.
• Одна лента — не длиннее пяти метров, дальше нужен усилитель со вторым блоком питания.
