Схема подключения светодиодных ламп T8

Что нужно убрать из светильника

• Дроссель — обязательно демонтировать или исключить из схемы.
• Стартер — снять.
• Электронный балласт (ЭПРА), если он стоит вместо дросселя, — тоже убрать. Через него светодиодная лампа работать не будет.
• Компенсирующий конденсатор, если он есть в светильнике, — отключить.

После переделки в светильнике остаются только патроны и провода: питание подается на лампу напрямую.

Порядок подключения

1. Обесточьте светильник. Выключите автомат в щитке и убедитесь индикаторной отверткой, что напряжения на проводах нет.
2. Снимите люминесцентную лампу и стартер.
3. Отсоедините провода от дросселя и демонтируйте его. Клемму от дросселя удобно оставить — в ней потом закрепляют соединение проводов.
4. Отключите конденсатор, если он установлен.
5. Соедините питающие провода напрямую с контактами патронов по схеме, указанной производителем лампы.
6. Установите лампу T8 и подайте напряжение.

Куда подавать фазу и ноль

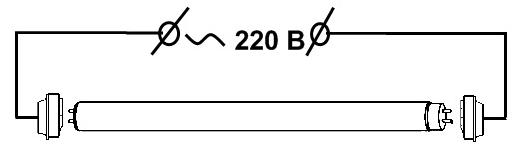

Схема подключения зависит от модели лампы, и производитель указывает ее на корпусе трубки или в паспорте. Чаще всего используется двустороннее подключение: фаза подается на контакты одного цоколя, ноль — на контакты противоположного. Реже встречаются лампы с односторонним питанием, где оба провода приходят на один конец трубки. Перед сборкой обязательно посмотрите маркировку на лампе — при подключении по неверной схеме она либо не загорится, либо выйдет из строя.

Если опыта работы с электропроводкой нет, переделку светильника лучше поручить электрику.

Что дает замена на светодиодные трубки

• Меньше расход электроэнергии. Трубка длиной 60 см потребляет 9 Вт, длиной 120 см — 18 Вт. Люминесцентные лампы тех же размеров потребляют вдвое больше.
• Свет ровный, без мерцания и гула: дросселя в схеме больше нет.
• Лампа загорается сразу на полную яркость, без задержки и морганий при пуске.
• Срок службы в несколько раз больше, чем у люминесцентной лампы.
• Не нужны стартер и дроссель — в светильнике меньше деталей, которые могут выйти из строя.
• Нет ультрафиолетового излучения.
• Внутри нет ртути, поэтому такие лампы не требуют специальной утилизации, в отличие от люминесцентных.

Коротко

Переделка сводится к трем действиям: обесточить светильник, убрать дроссель, стартер и конденсатор, подать 220 В прямо на патроны по схеме с корпуса лампы. Дальше светильник работает как обычный, а лампу при необходимости меняют без каких-либо доработок.
